1、主题内容和适用范围

　　1、1本规范规定了钣金使用的冷冲裁模具及折弯模具的验收办法等内容。

　　1、2本规范适用于外购、外协、自制冷冲裁模具及折弯模具的验收。

　　2、验收使用量具

　　千分尺（精度0.01mm，量程25mm），游标卡尺（精度0.02mm，量程150mm），卷尺（量程3m），万能角度尺，百分表（精度0.01mm，量程20mm）。

　　3、验收程序

　　外购、外协、自制冷冲裁模具及折弯模具投入使用前，必须由模具管理部门组织相关质检人员进行验收，验收标准按本规范及相关《工艺装备委托卡执行，验收试件不得少于三件。

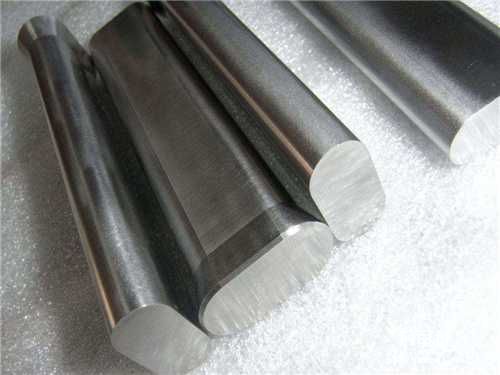

　　3、1冷冲裁模具的验收

　　首先参照《工艺装备委托卡要求测量待验收模具凸凹模尺寸，如无特殊要求，冲孔模具凸模公差取0+0.02mm，落料模具凹模公差取0-0.02mm，凸凹模（新模具）配合间隙按表一选取；然后在相应冲床上安装模具及试件并进行加工，检查试件加工合格与否以确定待验收模具是否合格材料分几种。

　　3、2折弯模具的验收

　　首先参照《工艺装备委托卡数据测量待验收模具相关尺寸，除《工艺装备委托卡特别要求的尺寸外，模具工作及安装尺寸应符合《各

　　类产品制件未注公差尺寸的公差规定的要求，然后在折弯机上安装模具，完成对刀并紧固模具安装螺钉后，以百分表测量上下模直线度，要求不大于0.03mm/m，最后折弯试件并测量角度值，试件长度不小于2500mm（待验收模具长度大于2500mm），测量点选取：试件两端，距两端分别为300mm处，距两端分别为800mm处，试件中心；测量点选取其中三到七处，完成测量后将数据填写在《工艺装备验收卡相关栏目中。

　　试件角度合格与否按照表二数据评价。

　　3、3冲压成型模具验收

　　冲压成型模具的试件角度合格与否按照表三数据评价。
