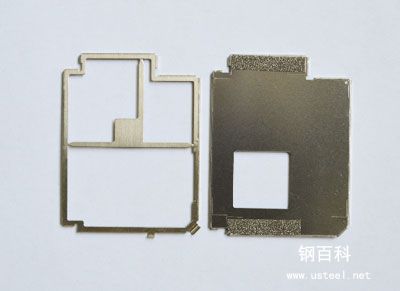

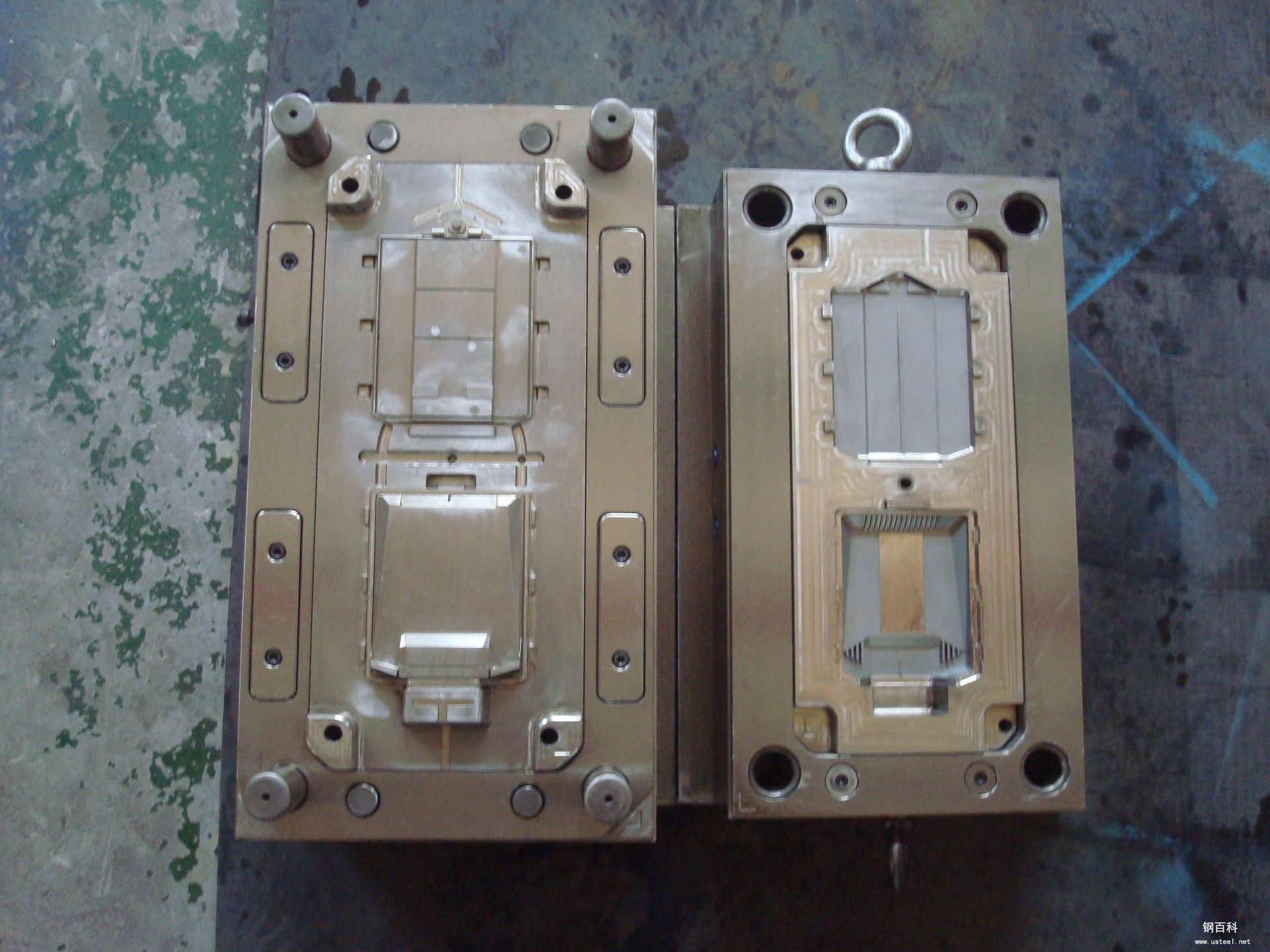

对于手机模具，由于手机零件对模具的要求很高，模具零件一般都是很小而且成型部位复杂，所以一般选择使用较硬材质。在选择模具钢材时，一是要考虑对模具的性能要求，二是对模具寿命的影响，还要考虑模具的成本。

　　⒈锁模块：S50C；S55C。

　　⒉定位环：S50C；S55C。

　　⒊灌嘴：SKD61 (HRC48±1)；DHA1 (HRC48±1)；DAC (HRC48±1)。

　　⒋软模仁(入子) ：ASSAB 718HH；Uddeholm IMPAX HH；NAK80。

　　硬模仁(入子)：SKD61 (HRC48±1)；DHA1 (HRC48±1)；DAC (HRC48±1)；ASSAB 8407 (HRC48±1)；Uddeholm ORVAR SUPREME(HRC48±1)；S136 (HRC52±1)；Uddeholm STAVAX ESR(HRC52±1)；DAIDO S-STAR(HRC52±1)；德国1.2083(HRC52±1)；公母模均同。

　　⒌顶针(含双节)：SKD61(HRC52±2)；DHA1 (HRC52±2)；圆梢子：SUJ2 (HRC60±2)。

　　⒍扁梢：

　　a>宽0.7MM(含)以下：SKH 51 (HRC60±2)；SKH-9 (HRC60±2)；YXM1 (HRC60±2)；

　　b>宽0.7MM以上：SKD61(HRC52±2)；ASSAB 8407 (HRC52±1)；Uddeholm ORVAR SUPREME(HRC52±1)。

　　⒎斜梢：S136 (HRC52±1)；Uddeholm STAVAX ESR(HRC52±1)；DAIDO S-STAR(HRC52±1)；德国1.2083(HRC52±1)；FDAC (HRC40±1)；DH2F (HRC40±1)。

　　⒏斜梢座：SKD61 (HRC52±1)。

　　⒐耐磨块：SKD61 (HRC52±1)。

　　⒑滑块压板：SKD61 (HRC52±1)；DHA1 (HRC52±1)；DAC (HRC52±1)；滑块本体：P20。

　　滑块入子：S136 (HRC52±1)；Uddeholm STAVAX ESR(HRC52±1)；DAIDO S-STAR(HRC52±1)；德国1.2083(HRC52±1)；FDAC (HRC40±1)；DH2F (HRC40±1)。

　　⒒定位块：SKD61 (HRC52±1)；DHA1 (HRC52±1)；DAC (HRC52±1)。

　　⒓急回机构：SKD61 (HRC52±1) DHA1 (HRC52±1)；DAC (HRC52±1)；。

　　模具零件常用材质可分为：

　　一、模板类零件

　　其中包括：上﹑下固定板，公﹑母模板，上下顶出板，剥料板等，如无特殊要求，选择材质S50C，S55C，有要求时，选择P20或其它。

　　二、无运动板类

　　此类零件为一些在模具开模合模过程中没有运动，没有特殊要求的零件，包括定位环，套筒压，运输板等，选择材质S55C。

　　三、有运动板类

　　此类零件一般是在模具开模合模过程中有相对运动，在模具投入生产之后对零件的磨损较大，所以选择较硬的材质。一般选择SKD61，DHA1，DAC，1.2344，ASSAB 8407，Uddeholm ORVAR SUPREME，硬度HRC52±1。

　　四、特殊类零件

　　此类零件有公模仁，母模仁，斜销，滑块，斜撑梢等。公﹑母模仁材质一般有特殊要求﹐会在执行单注明﹐不过通常使用NAK80，S-STAR，S136，STAVAX ESR，德国1.2083，若是全硬模会选择使用SKD61，DHA1，DAC，1.2344，ASSAB 8407，Uddeholm ORVAR SUPREME，斜销一般使用DH2F，FDAC，表面氮化，滑块座材质一般是P20，若是整体式小滑块也有选择DH2F，FDAC。斜撑梢，导柱，导套，一般用SUJ2，高周波热处理。

　　关于手机模具相关内容还可以参考阅读《手机壳模具主要用什么模具钢材？》一文
