做冲压模具什么材质好(五金模具刀口材质)

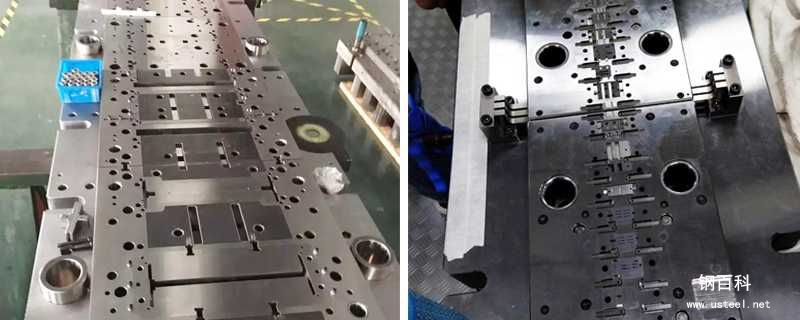

Q1：冲压模具用什么材料的冲针比较好呢？

冲压模具用什么材料的冲针比较好呢？高速冲压模具刀口和冲头用什么材料最合理。冲头料的选用要根据高速冲压模具的冲压速度、被冲压材料的材质特性（如铜、铝、镀锌板、马口铁、不锈钢等）、被冲压材料的厚度、被冲压材料的硬度等多方面因素考虑。五金冲压模具冲头料，质量等级有低到高顺序依次是：冲头料Cr12MoV、SKD11冲头料、D2冲头料、DC53冲头料、VIKING冲头料、预硬冲头料SKH-9高速钢、钨钢冲头料、ASP23冲头料、ASP60冲头料.最好的模具冲头料肯定是ASP60冲头料，但价格贵。连续冲压模具常用的冲头料是预硬冲头料SKH-9高速钢。冲压不锈钢常用的冲头料是预硬冲头料ASP60粉末高速钢。冲头料Cr12MoV用于普通的单冲模具。预硬冲头料VIKING模具钢是韧性模具钢，主要用于连接器模具。如果要选择到适用的模具冲头料，需要根据:
1. 模具冲速快慢，冲速越快要求冲头料越好;
2. 被冲压材料厚度，被冲压材料厚度越厚，要求冲头料越好;
3. 被冲压材料硬度，被冲压材料硬度越高，要求冲头料越好;
4. 被冲压材料材质，被冲压材料材质越好，如铜、铝、镀锌板、不锈钢、马口铁等等，要求冲头料越好;

Q2：冲2.0的65锰钢冲压模具用什么材料

DC53最好，具体看产量 DC53简介： DC53是日本大同特殊钢对SKD11进行改良的新型冷作模具钢，其技术规范载于日 本工业标准（JIS）G440
4。它克服了SKD11高温回火硬度和韧性不足的弱点，将在通用及精密模具领域全面取代SKD11的高强韧性通用冷作模具钢。是日本大同特殊钢对SKD11进行改良的新型冷作模具钢，其技术规范载于日本工业标准（JIS）G440
4。它克服了SKD11高温回火硬度和韧性不足的弱点，将在通用及精密模具领域全面取代SKD11的高强韧性通用冷作模具钢。 在热处理适当的情况下强度 韧性都很优秀，高温回火硬度可达到62~63HRC。 DC53的韧性在冷作模具钢中较为突出，用DC53制造的工具很少出现裂纹和开裂，大大提高了使用寿命。 线切割加工后的残余应力，经高温回火减少了残余应力。因此，大型模具和要求精密之模具在线切割加工后的裂纹和变形得到抑制。 实用特性: 在线切割加工上之优点 主要用途
1.冲栽模具、冷作成型模具、冷拉模具
2.成型轧辊、冲头 ●精密冲压模 。 ●线切割加工的精密冲裁模及各种用途冲压模 。 ●难加工材料的塑性变形用工具 。 ●冷锻、深拉和搓丝用模 。 其他 ●高速冲裁冲头、不锈钢板冲头 。 ●出厂状态:HB255 主要成分 碳 C ：1.00 硅 Si：0.91 锰 Mn：0.32 铬 Cr：8.00 钼 Mo：2.00 钒 V：0.28 磷 p：0.007

Q3：模具中冲头用什么材料好?

亲，模具中冲头用什么材质好，这个问题的答案可以说是五花八门的，各有各的说法，同时也回感觉每个人的说法好像都有那么意思的道理，然后还是不知道模具中冲头该用什么材质。其实，模具中冲头用什么材质，首先看所要冲的产品是什么材质，模具的工作环境需要冲头具备哪些特性，随之去选择相应的材质的模具中冲头——恒 通 兴 冲头 厂家

Q4：做五金模具一般用什么材料

冲头用CR12 好点的用SKD11其余的可以用45#

那么以上的内容就是关于冲压模具用什么材料的冲针比较好呢？的一些信息了，希望本篇文章能够帮到网友们获取到一些自己想要了解的内容。冲2.0的65锰钢冲压模具用什么材料是小编精心收集整理汇总而成，希望能给大家带来帮助。
