今天给各位分享h13模具钢模具的知识，其中也会对压铸用h13钢进行分享，希望能对你有所帮助！

本文导读目录：

1、h13模具钢模具

2、压铸用h13钢

3、h13料多少钱一公斤

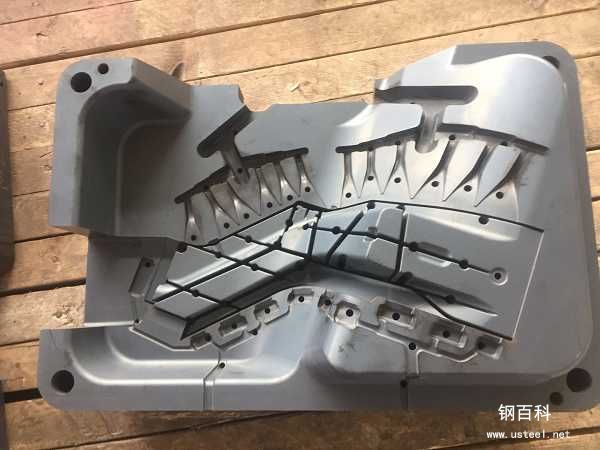

h13模具钢模具

　　H13热作模具钢淬火后硬度在HRC55左右。cr12mov冷作模具钢淬火后硬度≥58HRC。很难用常规机械加工方法进行切削精加工。

　　随着刀具行业不断的尝试和实践，现在更多的采用高速铣削的方式取代部分EDM电加工和磨削抛光的工序对淬火后的H13/cr12mov模具钢进行加工。从而避免了电极的制造和费时的电加工，大幅度减少了钳工的打磨与抛光量，而且在高速铣削CNC加工中心上，模具一次装夹可完成多工步加工。

　　铣削加工淬火后的H13/cr12mov模具钢刀具结构选择
压铸用h13钢

　　Mn0.200.50，

　　Cr4.755.50，

　　Mo1.101.75，
h13料多少钱一公斤

　　热稳定性试验的样品尺寸为10毫米×10毫米×15毫米。将试样在S2-5-12箱式炉中于580℃、620℃和650℃保温24h，然后根据GB/T230.1-2000用69-1型洛氏硬度计测试三种试验钢在不同温度下的洛氏硬度值。采用蔡司Supra-40场发射扫描电子显微镜观察不同保温温度下样品的微观结构，采用JEM-2010F高分辨率投影电子显微镜观察不同保温温度下的样品，并对碳化物类型进行标定。

　　结果表明:

　　(1)在580、620和650℃下24h的热稳定性试验中，DM钢的硬度始终高于3Cr2W8V和H13钢；随着保温温度的升高，硬度前期下降较快，后期趋于稳定。

　　(2)在650℃热稳定过程中，3Cr2W8V钢中大量W元素固溶于基体中，产生固溶强化；但DM钢在热稳定过程中，由于亚稳θ相在高温下分解析出M2C碳化物而硬化，同时大量Mn元素溶解在基体中，阻碍了马氏体基体的恢复，两者相辅相成，保证了其优越的热稳定性h13料多少钱一公斤。

那么以上的内容就是关于h13模具钢模具的介绍了，感谢你花时间阅读本站内容，更多关于压铸用h13钢、h13模具钢模具是小编精心收集整理汇总而成，希望能给大家带来帮助。。
