今天给各位分享国产h13模具钢电渣的知识，其中也会对h13模具钢牌号进行分享，希望能对你有所帮助！
本文导读目录：
1、国产h13模具钢电渣
2、h13模具钢牌号
3、模具钢h13是什么材质
4、h13模具钢热锻型腔龟裂
(收件日期20一l一1)05l4
栋，工程师，川江油(271,9四6lO)10年毕业于四川建筑材料工程学院电气自动化专业，9现供职于计量检测
SKD61对应美准是H13韩国是STD61。
对应德国牌号：X40CrMoV51(1.2344)
H13属于热作模具钢模具钢h13是什么材质，其淬火加热温度为1000±10度，根据模具的复杂程度，可以选择在450度左右+800度左右进行两次预热，或者在790±10度左右一次预热，保温时间需要根据具体模具的有效厚度来计算，显然，厚10毫米和厚100毫米的工件，其保温时间肯定不会相同，你没有给出具体数据，无法计算，一般出炉空冷或风冷，也可以采用油冷。回火温度约550度左右回火，同样模具钢h13是什么材质，回火保温时间无法给出。通常用两次回火，第二次回火温度应比第一次低20℃。回火后空冷模具钢h13是什么材质。

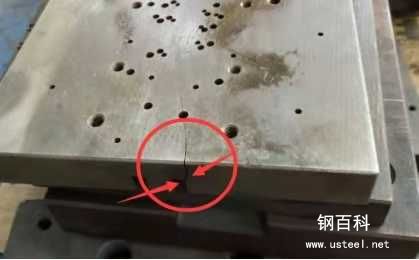

h13模具钢热锻型腔龟裂
6、引起固溶强化。另外一部分碳将和合金元素中的碳化物形成元素结合成合金碳化物。对热作模具钢,这种合金碳化物除少量残留的以外，还要求它在回火过程中在淬火马氏体基体上弥散析出产生两次硬化现象。从而由均匀分布的残留合金碳化合物和回火马氏体的组织来决定热作模具钢的性能。由此可见h13模具钢热锻型腔龟裂，钢中的含C量不能太低。含5%Cr的H13钢应具有高的韧度，故其含C量应保持在形成少量合金C化物的水平上。Woodyatt和Krauss9指出在870的Fe-Cr-C三元相图上,H13钢的位置在奥氏体A和（A+M3C+M7C3）三相区的交界位置处较好h13模具钢热锻型腔龟裂 。相应的含C量约0.4%(见图1)9。图上还标出增加C或Cr量使M7C3量增多,具有更高耐磨性能的A2和D2钢以作比较。另外重要的是,保持相对较低的含C量是使钢的Ms点取于相对较高的温度水平(H13钢的Ms一般资料介绍为340左右)，使该钢在淬冷至室温时获得以马氏体为主加少量残余A和残留均匀分布的合金C化物组织，并经回火后获得均匀的回火马氏体组织。避免使过多残余奥氏体在工作温度下发生轉变影响工件的
9、、(FeCr)7C3和M23C6形式存在，从而来影响钢的性能。另外还要考虑合金元素的交互作用影响，如当钢中含铬、钼和钒时，Cr3%14时，Cr能阻止V4C3的生成和推迟Mo2C的共格析出，V4C3和Mo2C是提高钢材的高温强度和抗回火性的强化相14，这种交互作用提高该钢耐热变形性能。铬溶入钢奥氏体中增加钢的淬透性。CrMnMoSiNi都与Cr一样是增加钢淬透性的合金元素。人们习惯用淬透性因子加以表征,一般国内现有资料15还只应用Grossmann等的资料,后来Moser和Legat16,22的更进一步工作提出由含C量和奥氏体晶粒度决定基本淬透性直径Dic和合金元素含量确定的淬透性因子(示于图3中)来计算合金钢的理想临界直径Di,也可从下式作近似计算:DiDic2.21Mn1.40Si2.13Cr3.275Mo1.47Ni(1)(1)式中各合金元素以质量百分数表示。由该式，人们对CrMnMoSi和Ni元素影响钢淬透性有相当明确的半定量了解。图3钢中常用合金元素的淬透性因子Cr对钢共析点的影响，它和Mn大致相似，在约5%的含铬量时，共析点的含C量降到0.5%左右。另外SiWMoVTi的加入更显著降低共析点含C量。为此可以知道：热作模具钢和高速钢一样属于过共析钢。共析含C量的降低，将增加奥氏体化后组织中和最后组织中的合金碳化物含量。钢中合金C化物的行为与其自身的稳定性有关，实际上，合金C化物的结构、稳定性与相应C化物形成元素的d电子壳层和S电子壳层的电子欠缺程度相关17。随着电子欠缺程度下降，金属原子半径随之减小，碳和金属元素的原子半径比rc/rm增加，合金C化物由间隙相向间隙化合物变化，C化物的稳定性减弱
《H13热作模具钢的化学成分由会员宝路分享，可在线阅读，更多相关《H13热作模具钢的化学成分请在金锄头文库上搜索。
那么以上的内容就是关于国产h13模具钢电渣的介绍了，感谢你花时间阅读本站内容，更多关于h13模具钢牌号、国产h13模具钢电渣是小编精心收集整理汇总而成，希望能给大家带来帮助。。
