很多人不知道DIEVAR热作模具钢批发深圳模具钢厂家的知识，小编对新型热作模具钢常用HM1钢HM1新型热作模具钢进行分享，希望能对你有所帮助！

本文导读目录：

1、DIEVAR热作模具钢批发深圳模具钢厂家

2、新型热作模具钢常用HM1钢HM1新型热作模具钢

3、供应进口SKD61热作模具钢加工切割批发零售

DIEVAR热作模具钢批发深圳模具钢厂家

　　用途：适合高要求的应用领域，如压铸模、挤压和锻造领域。

　　它的性能也使之适应于其它应用如塑料模具（如要求解决崩角/开裂问题）和高性能钢板。

新型热作模具钢常用HM1钢HM1新型热作模具钢

　　实现精冲需要有三要素，即精冲机、精冲模具和精冲材料。

　　目前全世界95%的精冲材料是钢铁材料，即精冲钢，钢种包括碳素结构钢、碳素工具钢、合金结构钢、合金工具钢、弹簧钢等，但是还没有专门的精冲钢牌号和标准。

　　（1）模具钢的特性3Cr3Mo3W2V代号HM1，1970年代研制的模具钢，在热稳定性、抗热疲劳性等方面均有所提高，该钢种已纳入GB129985的国家标准模具钢号，它具有良好的抗热疲劳性能、抗回火稳定性能和良好的冶炼、锻造、热处理及机械加工工艺性能，是国内综合性能优良、符合我国资源条件的高强韧性热作模具新钢种，在高温性能方面明显优于H13钢。

　　（3）HM1模具钢典型化学成分（质量分数，%）C0.32～0.42、Si0.60～0.90、Mn≤0.65、P≤0.03、S≤0.03、Cr2.80～3.30、W1.20～1.80、Mo2.5～3.0、V0.80～1.20。

　　①临界点温度（近似值）Ac1850℃，Ac3930℃，Ar1780℃，Ar3835℃，Ms373℃。

　　②线（膨）用系数:室温到600℃，α12×10-6K-1。

　　（5）热加工规范加热温度1150～1180℃，始锻温度1120～1150℃，终锻温度≥850℃，灰冷或堆冷，冷却后应及时进行退火。

　　（6）普通等温球化退火规范（870±10）℃×（2～4）h，降温到温度（730±10）℃×（4～6）h，炉冷到≤550℃，出炉空冷，退火后硬度207～255HBS。

供应进口SKD61热作模具钢加工切割批发零售

　　在热处理之前SKD61约HRC1520(HB200230)。

　　热处理后硬度：内部HRC40°45°表面HV1000±100。

　　TD处理后硬度：内部HRC40°45°表面HV2500以上。

　　成分/SKD61编辑SKD61化学成分（质量分数）如下(%)：。

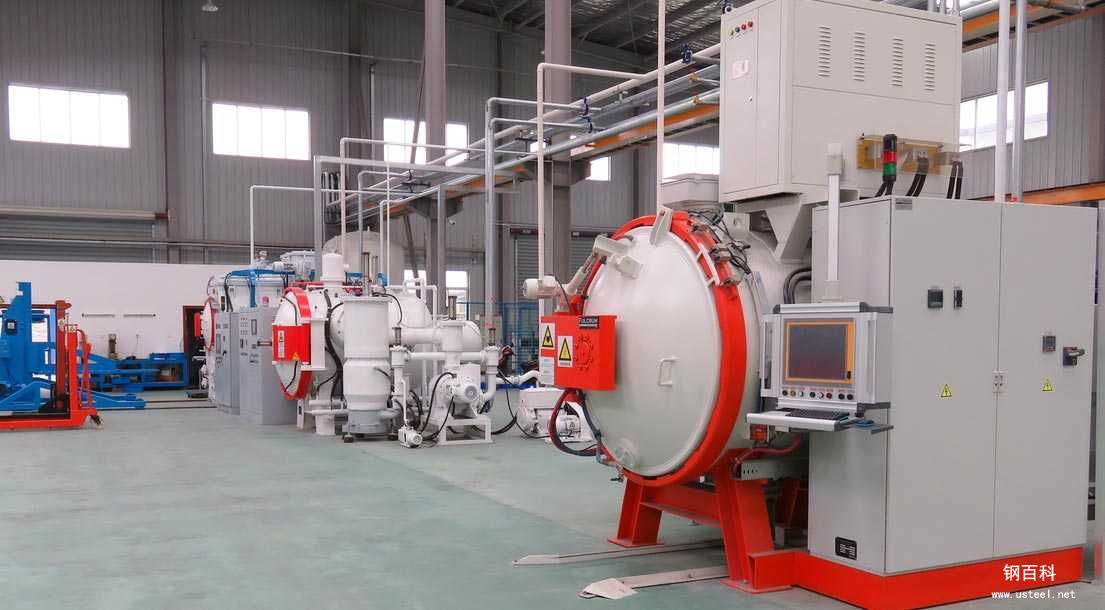

　　热处理/SKD61编辑淬火：阶段预热：500～550℃第二阶段预热：750～800℃吹风冷却或高压气体冷却等，100～150℃入回火炉。

　　回火：预热：300～350℃回火加热：550～680℃。

　　淬火温度10201050度，硬度5658HRC，热处理变形小，表面可渗氮氮化处理，使加工出来的产品具有更好的耐磨性。

　　氮化处理/SKD61编辑模具或工件经氮化处理后，表面形成一层具有很高硬度和一定耐腐蚀性的硬化层组织。

　　对应各国牌号/SKD61编辑中国商品名：4Cr5MoSiV1美国商品名：H13德国商品名：X40CrMoV51日本日立商品名：DAC。

那么以上的内容就是关于DIEVAR热作模具钢批发深圳模具钢厂家的介绍了，新型热作模具钢常用HM1钢HM1新型热作模具钢是小编整理汇总而成，希望能给大家带来帮助。
