很多人不知道优质9Cr18Mo的知识，小编对工具钢的定义与分类有哪些？进行分享，希望能对你有所帮助！

本文导读目录：

1、优质9Cr18Mo

2、工具钢的定义与分类有哪些？

3、我的煤炭网首页新闻价格供应求购企业，

优质9Cr18Mo

　　广西北海桂林柳州南宁梧州玉林铁岭辽阳启东吴江优质9Cr18Mo无锡，上海崇傲。

　　江苏常州金坛溧阳淮安洪泽金湖南京南通海安丹阳优质9Cr18Mo日照，上海崇傲。

　　如东如皋通州苏州常熟昆山太仓吴江宿迁泰州洛阳优质9Cr18Mo南昌，上海崇傲。

　　靖江泰兴无锡江阴宜兴徐州盐城东台射阳响水嘉兴优质9Cr18Mo慈溪，上海崇傲。

　　高邮江都仪征镇江丹阳句容扬中盘锦锦州扬州安庆优质9Cr18Mo淮安，上海崇傲。

　　浙江杭州富阳建德临安桐庐萧山湖州安吉长兴宿迁优质9Cr18Mo江阴，上海崇傲。

　　海盐嘉善平湖桐乡金华东阳兰溪磐安浦江义乌淄博优质9Cr18Mo青岛，上海崇傲。

　　缙云龙泉宁波北仑慈溪奉化江东西郊象山余姚西安优质9Cr18Mo泰州，上海崇傲。

　　江山绍兴上虞嵊州新昌诸暨台州黄岩临海路桥常熟优质9Cr18Mo余姚，上海崇傲。

　　仙居玉环温州苍南乐清平阳瑞安永嘉舟山厦门合肥优质9Cr18Mo南京，上海崇傲。

　　威海潍坊烟台枣庄淄博青岛日照泰安上海镇海泰州优质9Cr18Mo宜兴，上海崇傲。

　　宣城淮南黄山六安宝应姜堰天台温岭衢州永康烟台优质9Cr18Mo东营，上海崇傲。

　　丽水德清嘉兴张家港连云港景德镇葫芦岛马鞍山上海优质9Cr18Mo潍坊，上海崇傲。

　　优质9Cr18Mo，优质9Cr18Mo钢材，优质9Cr18Mo，优质9Cr18Mo机轧板，优质9Cr18Mo宝钢厂，上海崇傲。

　　优质9Cr18Mo钢法兰，优质9Cr18Mo价格，优质9Cr18Mo进口，优质9Cr18Mo小圆钢，优质9Cr18Mo厂家直销价，上海崇傲。

工具钢的定义与分类有哪些？

　　具有较高的淬透性和硬度，但塑性和强度较低。

　　用于制造断面较大的木工工具、手锯锯条、刻印工具、铆钉冲模、发条、带锯锯条、圆盘锯片、煤矿用凿、石工用凿等。

　　用于制造要求较高硬度且有一定韧性的各种工具，如刻印工具、铆钉冲模、压床模、冲头、木工工具、农机切割零件、凿岩工具和铸模的分流钉等。

　　晶粒细，在淬火加热时（温度达800℃）不致过热，仍能保持细品粒组织；淬火后钢中有未溶的过剩碳化物，所以具有比T8、T8A钢更高的耐磨性，但韧性较低。

　　用于制造切削刃口在工作时不变热的工具，不承受冲击负荷而具有锋利刃口和少许韧性的工具，如加工木材用工具、手用横锯、手用细木工具、机用细木工具、麻花钻、拉丝模、冲模、冷镦模、螺丝锥、扩孔刀具、搓丝板、车刀、刨刀、铣刀、货币压模、小尺寸断面均匀的冷切边及冲孔模、低精度形状简单的卡板、钳工刮刀、硬岩石钻子、制铆钉和钉子用工具、螺丝刀、锉刀、刻纹用凿子、切纸和烟叶用刀具等。

　　具有较好的综合力学性能（如硬度、耐磨性和韧性等），晶粒更细，在加热时对晶粒长大和形成碳化物网的敏感性小。

　　用于制造在工作时切削刃口不变热的工具，如锯、錾刀、丝锥、锉刀、刮刀、发条、仪规、扩孔钻、板牙、切烟叶用刀具、尺寸不大和断面无急剧变化的冷冲模及木工刀具等。

　　淬火后仍有较多的过剩碳化物，所以硬度和耐磨性高，但韧性低，且淬火变形大。

　　用于制造不受冲击负荷，切削速度不高，切削刃口不变热的工具，如车刀、铣刀、钻头、铰刀、扩孔钻、丝锥、板牙、刮刀、量规、刀片、小型冲头、钢锉、锯、发条、切烟叶用刀具，及断面尺寸小的冷切边模和冲口模等。

　　由于碳含量高，淬火后有更多的过剩碳化物，所以硬度更高，韧性更差；又由于碳化物数量增加且分布不均匀，故力学性能较差。

　　不适用于制造承受冲击负荷和较高速度的切削工具。

　　用于制造不受冲击负荷，但要求极高硬度的金属切削工具，如剃刀、刮刀、拉丝工具、锉刀、刻纹用工具、钻子，以及坚硬岩石加工用工具和雕刻用工具等。

　　合金工具钢的淬硬性、淬透性、耐磨性和韧性均比碳素工具钢高，按用途大致可分为刃具、模具和量具用钢3类。

　　其中碳含量高的钢（碳质量分数大于0080%）多用于制造刃具、量具和冷作模具，这类钢淬火后的硬度在HRC60以上，且具有足够的耐磨性；碳含量中等的钢（碳质量分数0.35%0.70%）多用于制造热作模具，这类钢淬火后的硬度稍低，为HRC5055,但韧性良好。

　　由于其具有红硬性高、耐磨性好、强度高等特性，也用于制造性能要求高的模具、轧辊、高温轴承和高温弹簧等。

　　高速工具钢经热处理后的使用硬度可达HRC63以上，在600℃左右的工作温度下仍能保持高的硬度，而且其韧性、耐磨性和耐热性均较好。

　　退火状态的高速工具钢的主要合金元素有多、钼、铬、钒，还有一些高速工具钢中加入了钴、铝等元素。

　　这类钢属于高碳高合金莱氏体钢，其主要的组织特征之一是含有大量的碳化物。

　　铸态高速工具钢中的碳化物是共晶碳化物，经热压力加工后破碎成颗粒状分布在钢中，称为一次碳化物；从奥氏体和马氏体基体中析出的碳化物称为二次碳化物。

　　这些碳化物对高速工具钢的性能影响很大，特别是二次碳化物，其对钢的奥氏本晶粒度和二次硬化等性能有很大影响。

　　碳化物的数量、类型与钢的化学成分有关，而碳化物的颗粒度和分布则与钢的变形量有关。

　　钨、钼是高速工具钢的主要合金元素，对钢的二次硬化和其他性能起重要作用。

　　铬对钢的淬透性、抗氧化性和耐磨性起重要作用，对二次硬化也有一定的作用。

　　钒对钢的二次硬化和耐磨性起重要作用，但降低可磨削性能。

　　高速工个钢的淬火温度很高，接近熔点，其目的是使合金碳化物更多的溶入基体中，使钢具有更好的二次硬化能力。

　　高速工具钢淬火后硬度升高，此为第一次硬化，但淬火温度越高，则回火后的强度和韧性越低。

　　淬火后在350℃以下低温回火硬度下降在350℃以上温度回火硬度逐渐提高，至520580℃范围内回火（化学成分不同，回火温度不同）出现第二次硬度高峰，并超过淬火硬度，此为二次硬化。

　　高速工个钢除了具有高的硬度、耐磨性、红硬性等使用性能外，还具有一定的热塑性、可磨削性等工艺性能。

　　多系高速工具钢主要合金元素是钨，不含钼或含少量钼。

　　其主要特性是过热敏感性小，脱碳敏感性小、热处理和热加工温度范围较宽，但碳化物颗粒粗大，分布均匀性差，影响钢的韧性和塑性。

　　其主要特性是碳化物的颗粒度和分布均优于钨系高速工具钢，脱碳敏感性和过热敏感性低于钼系高速工具钢，使用性能和工艺性能均较好。

　　钼系高速工具钢的主要合金元素是钼，不含钨或含少量钨。

　　其主要特性是碳化物颗粒细，分布均匀、韧性好，但脱碳敏感性和过热敏感性大、热加工和热处理范围窄。

　　含钻高速工具钢是在通用高速工具钢的基础上加入一定量的钴，可显著提高钢的硬度、耐磨性和韧性。

　　工具钢制成工具经热处理后具有足够高的硬度，如用于金属切削加工的工具一般在HRC60以上。

　　工具在高的切削速度和加工硬材料所产生高温的受热条件下，仍能保持高的硬度和良好的红硬性。

　　碳素工具钢和合金工具钢一般在180℃250℃、高速工具钢在600℃左右的工作温度下，仍能保持较高的硬度。

　　红硬性对热变形模具和高速切削刀具用钢是非常重要的性能。

　　工具钢具有良好的耐磨性，即抵抗磨损的能力。

　　工具在承受相当大的压力和摩擦力的条件下，仍能保持其形状和尺寸不变。

　　工具钢具有一定的强度和韧性，使工具在工作中能够承受负荷、冲击、震动和弯曲等复杂的应力，以保证工具的正常使用。

　　由于各种工具的工作条件不同，工具用钢还具有一些其他性能，如模具用钢还应具有一定的高温力学性能、热疲劳性、导热性和耐磨腐蚀性能等。

　　工具钢除了具有上述使用性能外，还应具有良好的工艺性能。

我的煤炭网首页新闻价格供应求购企业，

　　活化剂的挑选原则(1).活化剂在烧结进程中构成低熔点液相(2).活化剂在基体中的溶解度应低，而基体组元在活化剂中的溶解度要大。

　　(3).活化剂应在烧结进程中偏聚在基体颗粒之间，为基体组元间的物质搬迁供给通道。

　　为了操控周围环境对烧结制品的影响并调整烧结制品成分，在烧结中运用以下几类不同功用的烧结气氛：。

　　1.氧化性气氛，包含纯氧、空气、水蒸气等，用于贵金属的烧结，氧化物弥散强化材料和某些含氧化物质点电触摸材料的内氧化烧结以及预氧化活化烧结;。

　　2.复原性气氛，包含氢、分化、煤气、转化天然气等，用于烧结时复原被氧化的金属及维护金属不被氧化，广泛用于铜、铁、钨、钼等合金制品的烧结中;。

　　3.慵懒或中性气氛，包含氮、氩、氦及真空等;。

　　4.渗碳气氛，即CO，CH4及其他碳氢化合物的气体，关于铁及低碳钢具有渗碳作用;。

　　在烧结进程中，在不同阶段或许选用不同的气氛。

　　假如是气氛烧结，首要操控气氛的露点，露点太高表明气氛水分含量高，会发作氧化。

　　假如是真空烧结，首要操控真空度，保证炉子的密封功用。

　　烧结准则包含升温、高温烧结、冷却等几个部分。

　　在烧结时，依据需要，能够选用快速升温，也能够选用慢速升温;能够直接升温到最高烧结温度，也能够分阶段逐渐升温，如在需预烧或脱除成形剂和润滑剂时的状况，烧结温度和保温时刻由金属特性和制品尺度决议。

　　在烧结进程中，粉末体发作以下一系列改动：表面吸附的水分或气体蒸发或分化;应力松懈;发作回复和再结晶;原子在颗粒表面、晶界或晶内分散，使颗粒间的结合由机械结合逐渐转变为冶金结合，化学组分均匀化;在有液相存在时，发作颗粒重排，固相物质的溶解和分出，液相网络供给一物质输运的快速通道。

　　在这些进程的归纳作用下，能获得满意必定物理、化学和几许特性要求的材料或零件。

　　第1类与材料的温度特性有关，包含自在表面能、界面能和体积自在能，以及点阵、晶界、表面分散系数等。

　　第2类为粉体特性，包含有用触摸面积、表面活性、体积活性、触摸面取向等。

　　第3类为外部要素，包含烧结气氛、烧结温度、烧结保温时刻、升温及降温速度、颗粒表面层附层状况等。

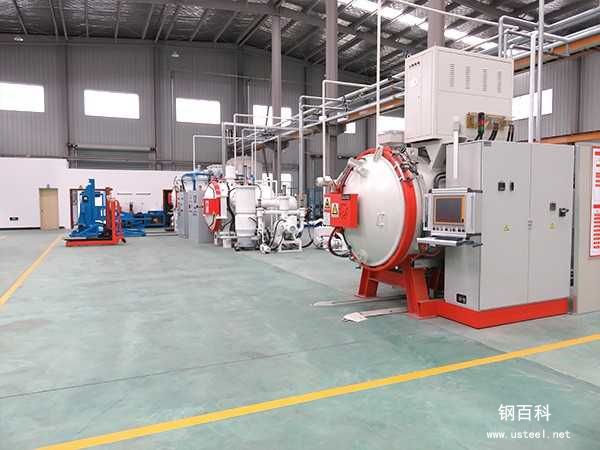

　　常用的烧结设备有箱式炉、管式炉、马弗炉、碳管炉、感应炉、推舟炉、带式炉、辊式炉、反射炉等，分接连式、半接连、接连式等几类。

　　选用的加热办法有电阻加热，以镍铬合金、铁铬铝合金、钨、钼、碳化硅、硅化钼等作为发热元件。

　　还能够用碳管来通电发热，有时也运用坯块自身的电阻。

　　除电能外，天然气、燃油、煤亦可作为加热动力。

　　依据对温度、升降温速度、气氛、出产的接连与否等要求，挑选烧结炉及加热办法。

　　应该依据不同不同的原料来断定烧结的时刻和温度，温度大概在它们熔点的80%左右。

　　粉末冶金高速钢，简称粉冶高速钢,或PM高速钢。

　　选用粉末冶金办法(雾化粉末在热态下进行等静压处理)制得细密的钢坯，再经锻、轧等热变形而得到的高速钢型材,简称粉末高速钢。

　　粉末高速钢安排均匀,晶粒细微,消除了熔铸高速钢难以避免的偏析,因而比相同成分的熔铸高速钢具有更高的耐性和耐磨性，一起还具有热处理变形小、锻轧功用和磨削功用杰出等长处。

　　粉末高速钢中的碳化物含量大大超越熔铸高速钢的答应规模，使硬度进步到HRC67以上，然后使耐磨功用得到进一步进步。

　　假如选用烧结细密或粉末铸造等办法直接制成外形尺度挨近制品的刀具、模具或零件的坯件，更可获得省工、省料和下降出产成本的作用。

　　粉末高速钢的报价尽管高于相同成分的熔铸高速钢，但因为功用优越、运用寿命长，用来制作贵重的多刃刀具如拉刀、齿轮滚刀、铣刀等，仍具有明显的经济效益。

　　粉末冶金高速工具钢因为其制作工艺的共同性,与铸锻高速钢比较,具有一系列优异功用：。

那么以上的内容就是关于优质9Cr18Mo的介绍了，工具钢的定义与分类有哪些？是小编整理汇总而成，希望能给大家带来帮助。
