今天给各位分享佛山里水skd11的知识，其中也会对skd11法兰进行分享，希望能对你有所帮助！
本文导读目录：
1、佛山里水skd11
2、skd11法兰
3、skd11生产产家
4、SKD11和Q235区别
材料名称：模具钢材料牌号：SKD11材料标准：JISG4404：2000材料热处理硬度：HRC58-60
SKD11是-种高碳高铬合金工具钢，热处理后具有很高的硬度磨性，并具有淬透性强，尺寸稳定性好的特点，适宜制做命冷作模具及热固成型塑料模具。SKD11特性：具有良好的韧性与抗高温疲劳性能能承受温度聚变，适宜在高温下长期工作具有良好的切削性能和抛光性能
厚度不大于6mm薄板材，落料模。冲载模及压印模各种剪刀、镶嵌刀片、木工刀片螺纹轧制模和滑块冷镦模具，热固树脂成型模，量规等深拉成型、冷挤压模具。SKD11使用方法（仅供参考)1.“淬火+回火”状态下使用2.“淬火+冷处理+回火”状态下使用（适于与尺寸稳定要求）3.“淬火+回火+氮化处理”状态下使用（适于表面高硬度要求）4.深冷处理为获得较高硬度和尺寸稳定性，模具在淬火后立即深冷-70至-80℃，保持3-4小时，然后再回火处理，经深冷处理的工具或模具硬度比常规热处理硬度高1-3HRC。形状复杂和尺寸变化较大的零件，深冷处理有产生开裂的危险。5.氮化处理模具或工件氮化处理后，表面形成一层具有很高硬度和一定耐蚀性的硬化组织。6.在525℃氮化的处理，工件表面硬度约为1250HV，氮化时间对渗层影响如下表所示。氮化时间（小时）渗氮层深度mm0.250.300.357.在570℃软氮化处理，工件表层硬度约为950HV。通常软氮化处理2小时，硬化层深度可达到10-20um.磨削加工模坯或工作在低温回火状态，磨削容易产生磨削开裂。为防止裂纹发生应采取小的磨削进给量多次磨削，同时辅加良好的水冷条件。线切割加工形状复杂或尺寸较大的模具，较终成行采用线切割加工时，通常会遇到开裂现象发生。为防止开裂，建议采用气淬及高温回火处理，以降低热处理应力，或对模胚进行腔预加工处理。
C1.40-1.60Si0.40Mn0.50Cr11.00-13.00Mo0.80-1.20V0.30

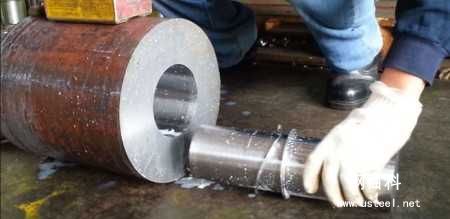

skd11法兰
三、奥地利百禄BOHLER系列：1、塑胶模具钢M202、M238、M330、M310、M300、M461
2、压铸热作模具钢W302
3、冲压冷作模具钢K460、K110、S600高速工具钢
skd11生产产家
高精度长寿命冷作模具及热固成型塑料模具
高效落料模、冲载模及压印模各种剪刀、镶嵌刀片、木工刀片螺纹轧制模
耐磨滑块以及冷镦模具
原标题：热处理工艺对SKD11模具钢质量的作用
SKD11模具钢质量不同，热处理的方式方法不同，效果也不同。如果热处理工艺达不到规定要求，反而会降低模具钢在韧性、钢度、耐磨性等各方面的性能，引起钢材的内部质变SKD11和Q235区别。相对的SKD11和Q235区别，高水平的热处理工艺技术提升h13模具钢在性能上的优势SKD11和Q235区别 ，使之更适应各种模具产品的材料需要，保证一个高精度、高寿命的模具，需要优质的钢材与高水平的热处理工艺的相互结合。
那么以上的内容就是关于佛山里水skd11的介绍了，感谢你花时间阅读本站内容，更多关于skd11法兰、佛山里水skd11是小编精心收集整理汇总而成，希望能给大家带来帮助。。
