很多人不知道火焰淬火冷作模具钢具有高强度、高韧，的知识，小编对冷作模具钢的小知识进行分享，希望能对你有所帮助！

本文导读目录：

1、火焰淬火冷作模具钢具有高强度、高韧，

2、冷作模具钢的小知识

3、美国芬可乐 A2冷作模具钢 耐磨高硬度韧性A2工具钢

火焰淬火冷作模具钢具有高强度、高韧，

　　3化学成分(质量分数%)C：0.60、Cr：4.50、Mn：0.80、Si≤0.35、Mo：0.50、V：0.20。

　　4普通淬火、回火规范：淬火温度960℃，回火温度180℃/250℃/300℃/400℃，回火后硬度59HRC/57HRC/56HRC/55HRC。

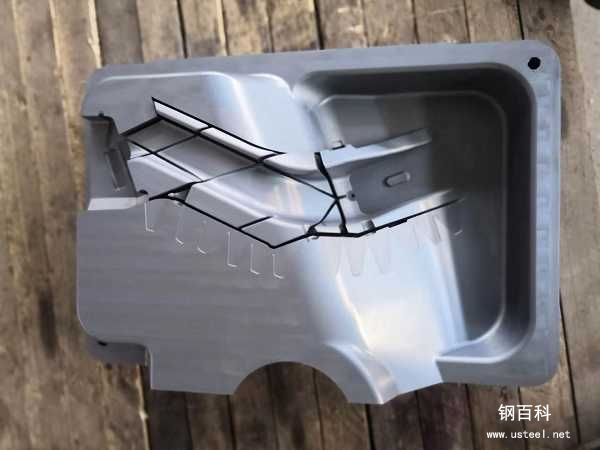

　　应用举例：1主要用于厚板的冲切模，拉伸模、压花模，形状复杂的冷挤模等。

冷作模具钢的小知识

　　尺寸较大的、重载的或要求精度较高、热处理变形小的模具，一般都采用Cr12型钢如Cr12、Cr12MoV等。

　　现以Cr12MoV钢为例，说明合金元素的作用及热处理特点。

　　Cr12MoV钢的化学成分为：1.45%～1.70%C，11.00%～12.50%Cr，0.40%～0.60%Mo，0.15%～0.30%V。

　　①碳它既要保证能与铬、钼、钒形成足够数量的碳化物，又要有一定的碳量溶于高温奥氏体中，使其获得含碳量过饱和的马氏体，以保证高硬度、高耐磨性和一定的热硬性。

　　②铬它是Cr12MoV钢的主要元素，铬与碳所形成的Cr7C3或(Cr，Fe)7C3合金碳化物具有极高的硬度（约HV1820），极大地增加钢的耐磨性，以致使Cr12MoV成为一种具有独特的高耐磨性的钢。

　　铬在Cr12MoV钢中能大大改善钢的淬透性，可使截面厚度为≤300～400mm的模具在油中淬火也能全部淬透，以致使Cr12MoV获得高的强度。

　　此外，由于铬使Cr12MoV钢在淬火后存在较多的残余奥氏体，因而用Cr12MoV钢制成的模具在淬火时可达到微变形。

　　铬还能提高回火稳定性以及产生“二次硬化”现象。

　　③钼、钒它们除能改善Cr12MoV钢的淬透性和回火稳定性外，尚可细化晶粒、改善碳化物不均匀性，从而提高钢的强度和韧性。

美国芬可乐 A2冷作模具钢 耐磨高硬度韧性A2工具钢

　　A2冷作模具钢是美国高韧性耐磨工具钢,属风硬型钢。

　　该钢碳的质量分数约为1%,经热，处理后硬度可达5762HRC,铬的质量分数约5%,经打磨后钢材表面光泽较暗,耐蚀性优良,延展性极强,模具刃口的耐损性较好。

那么以上的内容就是关于火焰淬火冷作模具钢具有高强度、高韧，的介绍了，冷作模具钢的小知识是小编整理汇总而成，希望能给大家带来帮助。
