今天给各位分享日本日立SKD11高耐磨韧性冷作模具钢的知识，其中也会对厂家批发635高韧性635高耐磨成分635冷作模具钢进行分享，希望能对你有所帮助！

本文导读目录：

1、日本日立SKD11高耐磨韧性冷作模具钢

2、厂家批发635高韧性635高耐磨成分635冷作模具钢

3、冷作模具钢与热作模具钢成分区别

日本日立SKD11高耐磨韧性冷作模具钢

　　1、进行了真空脱气精炼,因此内部质量极为清洁。

　　3、淬透性良好,空冷就能硬化,无需担心淬裂。

　　4、热处理变形非常小,淬火偏差极小,最适合有精度要求的模具。

　　5、耐磨性极为优秀,最适合用作锈钢或高硬材料的冲裁模。

　　SKD11是一种高碳高铬合金工具钢，热处理后具有很高的硬度磨性，并具有淬透性强，尺寸稳定性好的特点，适宜制做高精度长寿命冷作模具及热固成型塑料模具。

厂家批发635高韧性635高耐磨成分635冷作模具钢

　　2.“淬火+冷处理+回火”状态下使用（适于高精度与尺寸稳定要求）。

　　3.“淬火+回火+氮化处理”状态下使用（适于表面高硬度要求）。

　　4.深冷处理为获得高硬度和尺寸稳定性，模具在淬火后立即深冷-70摄氏度至-80摄氏度，保持3-4小时，然后再回火处理，经深冷处理的工具或模具硬度比常规热处理硬度高1-3HRC。

　　形状复杂和尺寸变化较大的零件，深冷处理有产生开裂的危险。

　　5.氮化处理模具或工件氮化处理后，表面形成一层具有很高硬度和一定耐蚀性的硬化组织。

　　6.在525℃氮化的处理，工件表面硬度约为1250HV，氮化时间对渗层影响如下表所示。

　　氮化时间（小时）203060渗氮层深度mm0.250.300.35。

　　7.在570℃软氮化处理，工件表层硬度约为950HV。

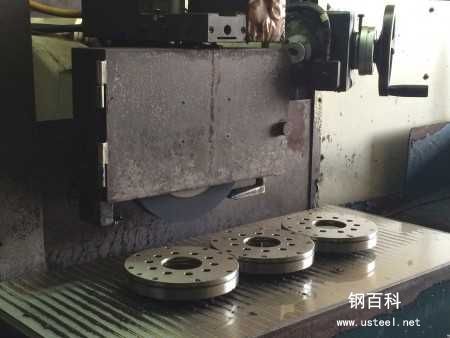

　　通常软氮化处理2小时，硬化层深度可达到10-20um.磨削加工模坯或工作在低温回火状态，磨削容易产生磨削开裂。

　　为防止裂纹发生应采取小的磨削进给量多次磨削，同时辅加良好的水冷条件。

　　线切割加工形状复杂或尺寸较大的模具，终成行采用线切割加工时，通常会遇到开裂现象发生。

　　为防止开裂，建议采用气淬及高温回火处理，以降低热处理应力，或对模胚进行腔预加工处理。

冷作模具钢与热作模具钢成分区别

　　1、冷作模具钢与热作模具钢成分区别一、冷作模具钢冷作模具钢包括制造冲截用的模具(落料冲孔模、修边模、冲头、剪刀、冷镦模和冷挤压模、压弯模及拉丝模等1、冷作模具钢的工作条件及性能要求冷作模具钢在工作时。

　　由于被加工材料的变形抗力比较大,模具的工作部分承受很大的压力、弯曲力、冲击力及摩擦力。

　　要求模具有高的硬度和耐磨性、高的抗弯强度和足够的韧性,以保证冲压过程的顺利进行、其不同之处在于模具形状及加I工艺复杂。

　　又由于形状复杂易于产生应力集中,所以要求具有较高的韧性;模具尺寸大、形状复杂。

　　所以要求较高的淬透性、较小的变形及开裂倾向性。

　　总之,冷作模具钢在淬透性、耐磨性与韧性等方面的要求要较刃具钢高一些。

　　而在红硬性方面却要求较低或基本上没要求(因为是冷态成形,所以也相应形成了一些适于做冷作模具用的钢种,例如,发展了高耐磨、微变形冷作模具用钢及高韧性冷作模具用钢等。

　　2、钢种选择通常接冷作模具的使用条件,可以将钢种选择分为以下四种情况:(1尺寸小、形状简单、轻负荷的冷作模具。

　　小冲头,剪落钢板的剪刀等可选用T7A、T8A、T10A、T12A等碳素工具钢制造。

那么以上的内容就是关于日本日立SKD11高耐磨韧性冷作模具钢的介绍了，厂家批发635高韧性635高耐磨成分635冷作模具钢是小编整理汇总而成，希望能给大家带来帮助。
