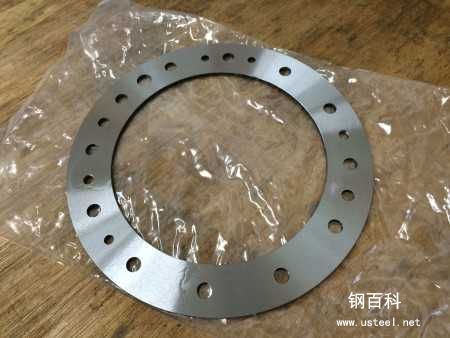

你说的这款HPM38材料是不具备磁性的。下面就会具体说它是由什么材质构成的，日立金属HPM38(SUS420J2改良)是13CR系含MO不锈钢,经过特殊溶解制造而成有很好的耐腐蚀性.适合于要求硬度高且对耐腐蚀镜面性要求高的塑胶模具,而且,HPM38热处理尺寸变化极小,适合精密热处理.

　　HPM38日本日立金属塑胶模具钢，超级镜面不锈钢，极佳的镜面抛光性、耐腐蚀性和耐磨性，热处理变形小，耐腐蚀镜面加工用钢，使用硬度50-55HRC，经过特殊熔炼制成。

　　状态:预硬至29-33HRC淬火过火后硬度可达50-55HRC

　　热处理:淬火1000-1050空冷回火200-500空冷

　　化学成分(%):C:1.5；Si:≤0.4；Mn:≤0.6；Cr:12.0；Mo:1.0；V:0.3

　　为了使表面达到某种性能要求，可以做渗氮处理。但是模具钢经热处理后表面已足够硬，渗氮处理有点多余，除非有其他目的。为了缩短氮化周期，并使氮化工艺不受钢种的限制，在近年间在原氮化工艺基础上发展了软氮化和离子氮化两种新氮化工艺。

　　软氮化实质上是以渗氮为主的低温氮碳共渗，钢的氮原子渗入的同时，还有少量的碳原子渗入，其处理结果与一般气体氮化相比，渗层硬度较氮化低，脆性较小，故称为软氮化。

　　1、软氮化方法分为：气体软氮化、液体软氮化及固体软氮化三大类。目前国内中应用最广泛的是气体软氮化。气体软氮化是在含有活性氮、碳原子的气氛中进行低温氮、碳共渗，常用的共渗介质有尿素、甲酰胺、氨气和三乙醇胺，它们在软氮化温度下发生热分解反应，产生活性氮、碳原子。活性氮、碳原子被工件表面吸收，通过扩散渗入工件表层，从而获得以氮为主的氮碳共渗层。

　　气体软氮化温度常用560-570℃，因该温度下氮化层硬度值最高。氮化时间常为2-3小时，因为超过2.5小时，随时间延长，氮化层深度增加很慢。

　　2、氮化炉软氮化层组织和软氮化特点：钢经软氮化后，表面最外层可获得几微米至几十微米的白亮层是啥材质，它是由ε相、γ`相和含氮的渗碳体fe3（c，n）所组成是啥材质，次层为的扩散层，它主要是由γ`相和ε相组成。
